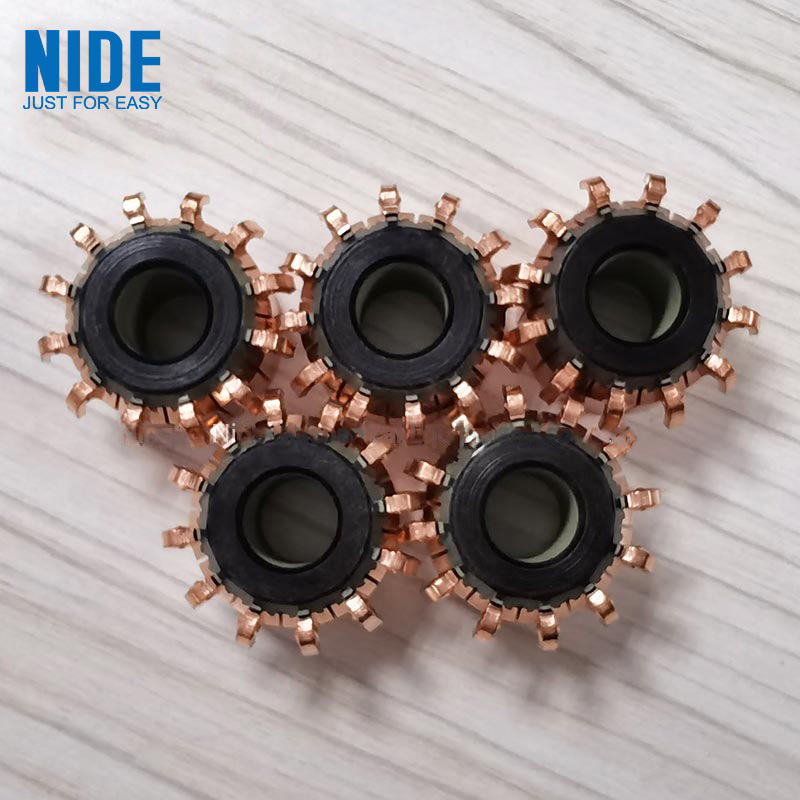

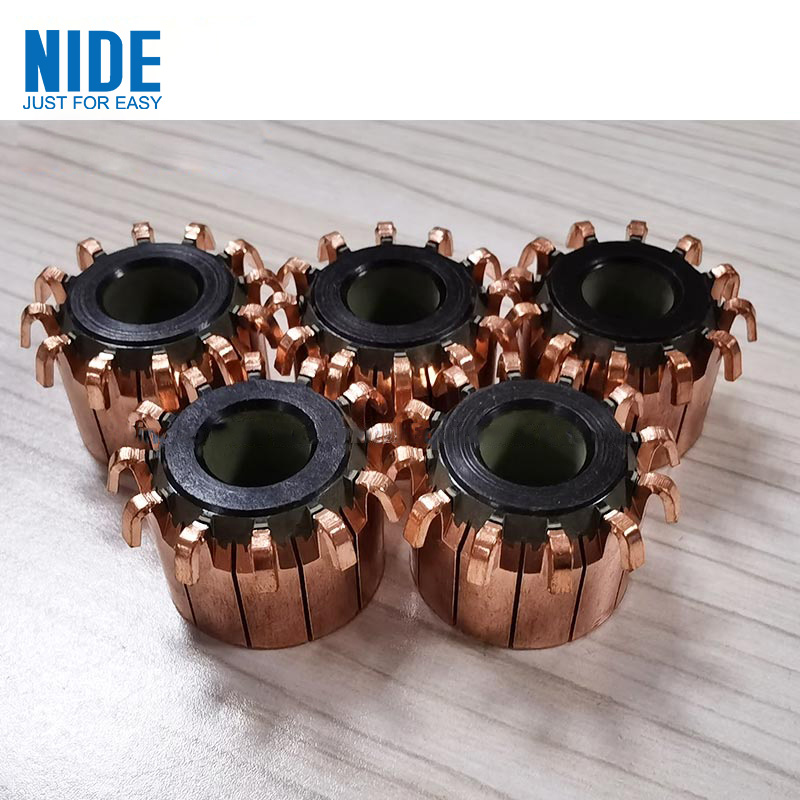

Коммутатори мотори мӯйхушккунак бадани қолаби бо хокаи bake lite пахшшударо дар бар мегирад. Бадани қолаб бо чуқури слюда таъмин карда шудааст. Коммутатори навъи қалмоқ аз корпуси қолаб, порчаи коммутатор, ҳалқаи мустаҳкам ва гилеми дарунӣ иборат аст. Ҷисми қолаб тағир хоҳад ёфт Порчаи самт, ҳалқаи арматура ва остини дохилӣ ба таври собит пайваст карда шудаанд.
Модели рақами |
ОД |
ID(мм) |
Баландии умумӣ |
Дарозии сегмент |
Ҳук/Ризер диа. |
Бар № |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
С-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Коммутаторҳои мотори мӯйхушккунак дар муҳаррикҳои DC, генераторҳо ва муҳаррикҳои универсалӣ истифода мешаванд.
Боварӣ ҳосил кунед, ки ҷараён дар печҳои ротор ҳамеша дар як самт ҷараён дорад.
Дар муҳаррик коммутатор ҷараёни барқро ба печҳо ҷорӣ мекунад. Моменти устувори гардиш тавассути тағир додани самти ҷорӣ дар печҳои гардиш дар ҳар ним гардиш ҳосил мешавад.
Дар генератор, коммутатор самти ҷорӣро бо ҳар як гардиш ҳамчун ислоҳкунандаи механикӣ барои табдил додани ҷараёни тағирёбанда аз печҳо ба ҷараёни мустақими якҷониба дар занҷири бори беруна иваз мекунад.
Коммутаторҳои муҳаррики мӯйхушккунак як гузаргоҳи барқии гардишкунанда мебошанд, ки давра ба давра самти ҷараёнро байни ротор ва занҷири беруна иваз мекунад.
