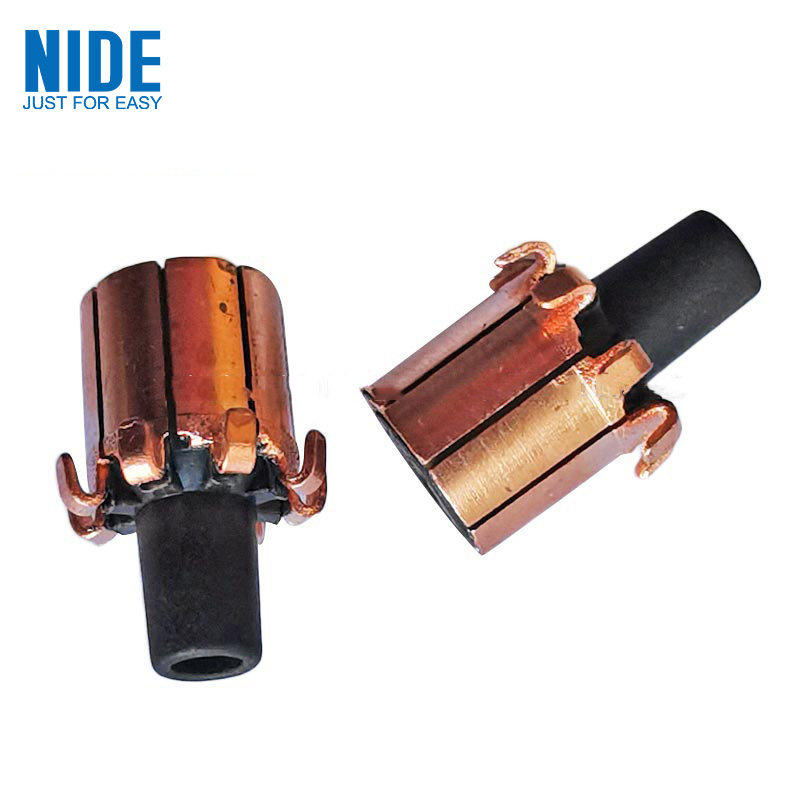

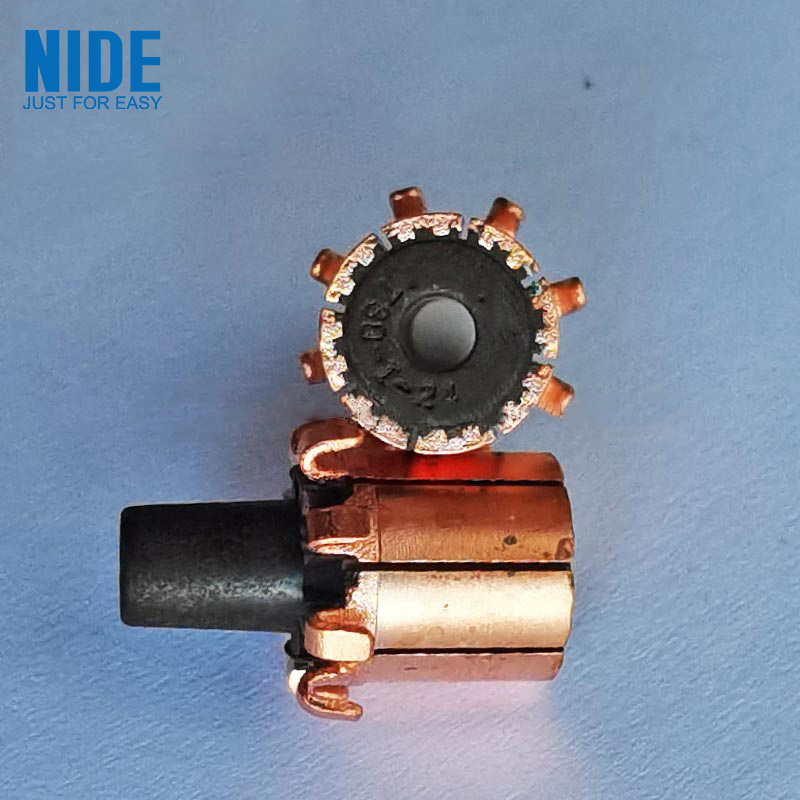

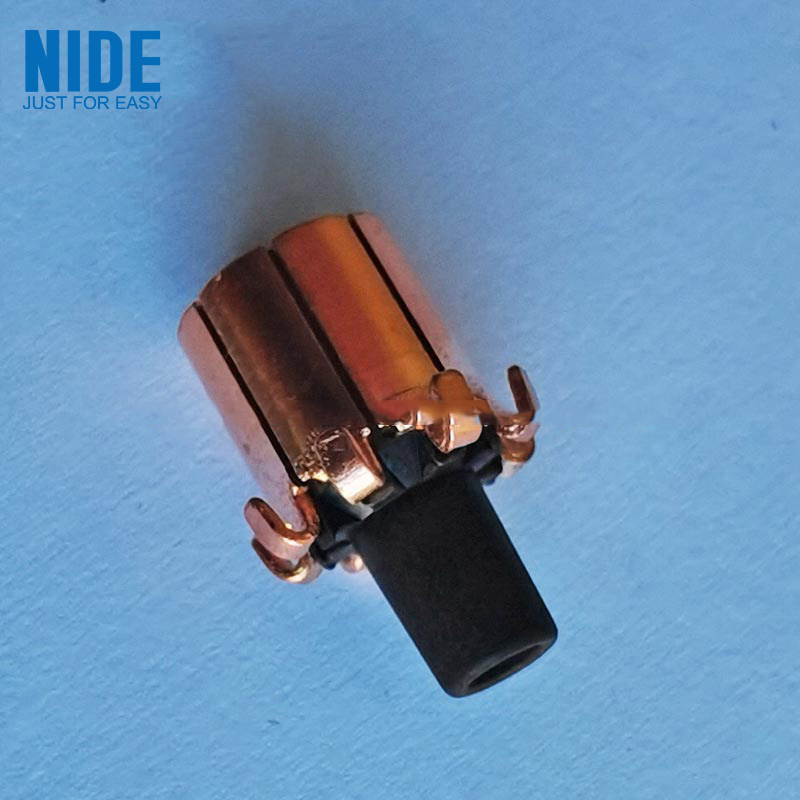

Ин коммутатори арматураи асбобҳои барқӣ як навъ коммутатори микромуҳаррики дорои мӯҳлати хизмати дароз мебошад. Дар маркази ин коммутатор шпиндель аз сӯрох мегузарад. Коммутатор ба қисмати диаметри калон, қисмати диаметри миёна ва қисмати диаметри хурд тақсим карда мешавад. Дар сегмент якчанд сегментҳои коммутатор ҷойгир карда шудаанд ва қисмҳои изолятсия дар байни сегментҳои коммутатор ҷойгир карда шудаанд.
Модели |
Диаметри берунӣ |
Сӯрохи дохилӣ |
Паҳнои ковокии |
Дарозии пои қалмоқ |
Рақами слот |
Баландии мис |
Баландии умумӣ |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Сатҳи сегментҳои коммутатори арматураи асбобҳои барқӣ бо рӯйпӯши зидди оксидшавии волфрам ва молибден таъмин карда шудааст, ки барои дохили муҳаррикҳои умумӣ мувофиқ аст ва ҳамчун коммутаторҳои мотор истифода мешавад.
Коммутатори арматураи асбобҳои барқӣ
